I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение Lambda »

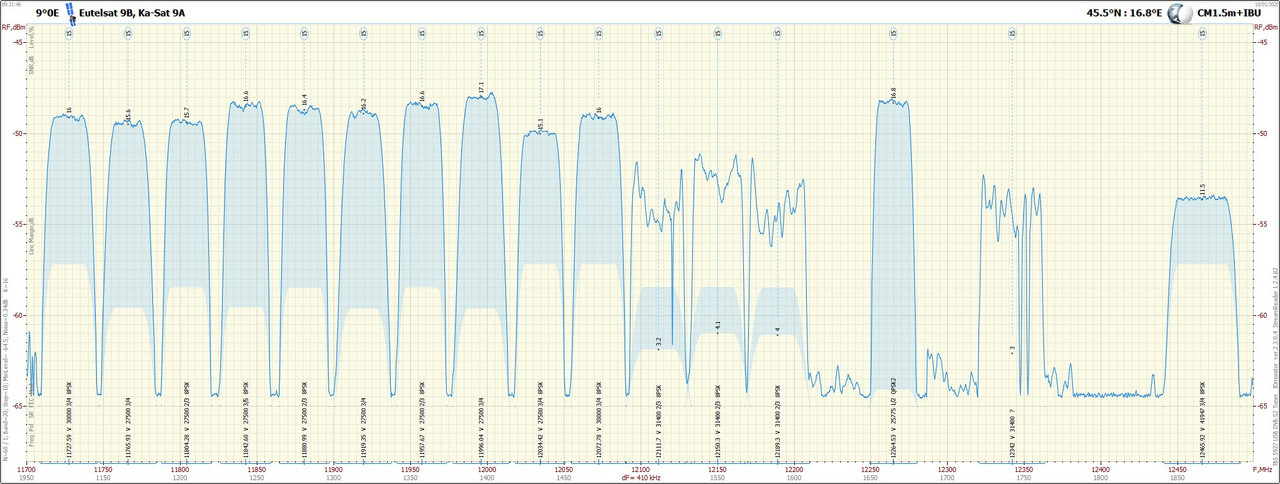

Several multistream frequencies appeared on the 9E satellite. Is there a way for IQ to find them automatically? I can only manually after which I can no longer get a nice spectrum.



MZT STA 300 parabola (C band)
Laminas AS-2700 offset (Ku band)
Gibertini 1,5m offset (93,5E-58W)
Channel Master 1,2m (90E-55,5W)
DM8000
TBS5927
Dr. HD 1000 COMBO

Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1773
Зарегистрирован: 20 апр 2015, 19:03
Благодарил (а): 1193 раза
Поблагодарили: 2138 раз
Возраст: 67

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение strannik »

Lambda, в автоматическом режиме для достижения приемлемого времени сканирования не выполняется углублённый слепой поиск как при ручном формировании FeedReport.
Поэтому "сложные" транспондеры на I/Q спектре отображаются как пики (всплески) SNR, но правильная форма транспондера не прорисовывается.
Чтобы я мог вам ответить подробнее, приведите, пожалуйста, обычный RF спектр с результатами автоматического BlindScan.
Желательно это проделать не только программой IQmonitor, но и CrazyScan и EBSpro.
:friends:
С уважением, Юрий Филатов (странник)

Аватара пользователя
flie
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 127
Зарегистрирован: 24 фев 2018, 11:35
Благодарил (а): 227 раз
Поблагодарили: 136 раз

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение flie »

I hope I have better Ultra-spectrum this time :good: (RF with 1 step and calibration )
dF can't be use with calibration :unknown:
Best regards
flie.

0.90m Geant mesh dish ,1.21m Atlas (testing...)
TBS5927,TBS5521,TBS6903X,SKYstarUSB HD

Аватара пользователя
Lambda
DX-er
DX-er
Сообщения: 104
Зарегистрирован: 20 янв 2017, 12:29
Благодарил (а): 127 раз
Поблагодарили: 113 раз
Возраст: 54

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение Lambda »

flie писал(а):
10 янв 2020, 23:28
dF can't be use with calibration
Look again at the perfectly flat dF spectrum, calibration is completely unnecessary :unknown:
MZT STA 300 parabola (C band)
Laminas AS-2700 offset (Ku band)
Gibertini 1,5m offset (93,5E-58W)
Channel Master 1,2m (90E-55,5W)
DM8000
TBS5927
Dr. HD 1000 COMBO

Аватара пользователя
Lambda
DX-er
DX-er
Сообщения: 104
Зарегистрирован: 20 янв 2017, 12:29
Благодарил (а): 127 раз
Поблагодарили: 113 раз
Возраст: 54

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение Lambda »

strannik писал(а):
10 янв 2020, 19:30
Желательно это проделать не только программой IQmonitor, но и CrazyScan и EBSpro.
All 4 transponders are Multistream with PLS codes, EBS and Crazyscan do not see transponders automatically, they go only after manually entering the PLS parameter. Automatic PLS code search takes a very long time, sometimes several hours, starting from number 1 and this is 262140 (Gold). I suppose that this process cannot be significantly accelerated, so then there is no point in adding it within an IQ program.











MZT STA 300 parabola (C band)
Laminas AS-2700 offset (Ku band)
Gibertini 1,5m offset (93,5E-58W)
Channel Master 1,2m (90E-55,5W)
DM8000
TBS5927
Dr. HD 1000 COMBO

Аватара пользователя
Lambda
DX-er
DX-er
Сообщения: 104
Зарегистрирован: 20 янв 2017, 12:29
Благодарил (а): 127 раз
Поблагодарили: 113 раз
Возраст: 54

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение Lambda »

It looks like the "paint" function is not working properly in version 2.3.0.4. I worked the spectrum myself in this order: V pol./spectrum/blind scan / H pol./spectrum/blind scan / add / paint and got the following result:







I get the same result with the IQ BS function




Отправлено спустя 2 часа 44 минуты 1 секунду:
Lambda писал(а):
11 янв 2020, 20:46
EBS and Crazyscan do not see transponders automatically
I have to correct myself, EBS pro 17.0.0.0 still finds all 4 new multistream PLS frequencies but does not find most of the others in this search. When I repeat the search it finds all transponders but no longer sees multistrem PLS. WTF? :fool:



MZT STA 300 parabola (C band)
Laminas AS-2700 offset (Ku band)
Gibertini 1,5m offset (93,5E-58W)
Channel Master 1,2m (90E-55,5W)
DM8000
TBS5927
Dr. HD 1000 COMBO

Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1773
Зарегистрирован: 20 апр 2015, 19:03
Благодарил (а): 1193 раза
Поблагодарили: 2138 раз
Возраст: 67

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение strannik »

Lambda писал(а):
12 янв 2020, 16:16
I get the same result with the IQ BS function
Если не считать ещё одного низкоскоростного транспондера ;-)
Функция наложения спектров в режиме высокого разрешения не предусмотренна, т.к. наложение HR спектров "убивает" их разрешённость.
Lambda писал(а):
12 янв 2020, 16:16
I have to correct myself, EBS pro 17.0.0.0 still finds all 4 new multistream PLS frequencies but does not find most of the others in this search. When I repeat the search it finds all transponders but no longer sees multistrem PLS. WTF?
Я не работал с EBSpro и не знаю, как там организован слепой поиск транспондеров, но, похоже, при первом скане вы задали PLS код, и транспондеры с этим кодом были найдены, а "обыкновенные" - пропущены. При втором поиске вы не задавали PLS код, и они были найдены, а первые 4 мультистрима не были найдены без кода :unknown:
С уважением, Юрий Филатов (странник)

Аватара пользователя
stephan94
DX-er
DX-er
Сообщения: 1065
Зарегистрирован: 24 май 2015, 14:23
Благодарил (а): 857 раз
Поблагодарили: 1089 раз

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение stephan94 »

strannik писал(а):
12 янв 2020, 17:00
Я не работал с EBSpro и не знаю, как там организован слепой поиск транспондеров, но, похоже, при первом скане вы задали PLS код, и транспондеры с этим кодом были найдены, а "обыкновенные" - пропущены. При втором поиске вы не задавали PLS код, и они были найдены, а первые 4 мультистрима не были найдены без кода
Привет и с новым годом,
да, это причина этих разных результатов.
Я хорошо знаю EBSpro, и ваши объяснения верны :good:

stephan94
TBS6983 Professional DVB-S2 Dual Tuner PCIe Card - Edision Mio4K- Octagon 4008 - Dr.HD1000S+ - Openbox SX6 HD - Laminas 1200 - LNB IBU - LNB C band Zinwell AVcom

Аватара пользователя
flie
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 127
Зарегистрирован: 24 фев 2018, 11:35
Благодарил (а): 227 раз
Поблагодарили: 136 раз

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение flie »

Ultra spectrum Изображение with 1.21m @24.8°W calibrated with old spectrum gotten with Televes LNB only !
I already saved all calibration I need Изображение "with TBS597 (this card only,and with IBU lnb only, with IBU mounted on 0.90m @ 72°E and 58°W -empty position for me !),the same thing done with TBS5521 ;-)

I can see 12502V Beacon very clearly :Bravo:
Unfortunately my lnb can't separate between H&V polarity :facepalm: there are no 12159V or 12239V ! any way they are not fake but only with different polarity ;-) ,other way there are no trace for these fake TPs : 12718V,12726V,12735V,12742V !!! :unknown:

it is still very hard to this Ultra-spectrum 83
RF with step1 calibration & Sm9 for both H&V
H.R.spectra with 5000x3 step5 & Band2 for H-polarity
H.R.spectra with 5000x10 step4 & Band2for H-polarity
calibration source TBS5927 step1 with Televes Lnb only and IQmonitor 2.2.0.9 :good:











Added in 1 hour 55 minutes 43 seconds:
Transponders are not clear in H.R.Spectran when SNR in low ! :-(
seem it change with SNR value automagically !

0.90m Geant mesh dish ,1.21m Atlas (testing...)
TBS5927,TBS5521,TBS6903X,SKYstarUSB HD

Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1773
Зарегистрирован: 20 апр 2015, 19:03
Благодарил (а): 1193 раза
Поблагодарили: 2138 раз
Возраст: 67

I/Qmonitor - Программа для анализа спектра

Непрочитанное сообщение strannik »

flie писал(а):
12 янв 2020, 22:52
Transponders are not clear in H.R.Spectran when SNR in low !
seem it change with SNR value automagically !
Я не понял смысла этой фразы :unknown:
Транспондеры имеют амплитуду 4.5 и 9.5дБ, что полностью соответствует SNR, который подписан над ними и отображён в таблице :pardon:

Что касается отображению на спектре вертикальной поляризации двух сильных транспондеров горизонтальной поляризации, то тут объяснение простое:
зонд вертикальной поляризации погнут, он отклонён в волноводе от вертикали на угол Alfa=arcsin(5.4/18.2)=17° по данным с одного транспондера и по данным с другого транспондера Alfa=arcsin(3/17.7)=10°, в среднем около 13.5°.
А LNB был отъюстирован по сигналам горизонтальной поляризации :roll:

Чтобы ваши спектры и подписи транспондеров были ясными и читаемыми, задавайте нижний предел выводимых значений спектра на 8-10дБ ниже уровня шума (Level) :friends:
С уважением, Юрий Филатов (странник)
