Переделка универсального конвертера в круговой

Непрочитанное сообщение RimaNTSS » 08 мар 2017, 12:41

strannik писал(а):
08 мар 2017, 11:16
Откуда он взял цифру 90*
Вот жеж телефон испорченный! Для использования обычного кругового конвертора на двухзеркальной антенне необходимо в нем пластину повернуть на 90*. И это все что я говорил про 90*! И еще то что двухзеркальная антенна меняет круговую поляризацию с левой на правую и наоборот.

Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1769
Зарегистрирован: 20 апр 2015, 19:03
Откуда: Киев
Благодарил (а): 1194 раза
Поблагодарили: 2130 раз
Возраст: 66

Переделка универсального конвертера в круговой

Непрочитанное сообщение strannik » 08 мар 2017, 13:35

RimaNTSS писал(а):
08 мар 2017, 12:41
Для использования обычного кругового конвертора на двухзеркальной антенне необходимо в нем пластину повернуть на 90*. И это все что я говорил про 90*! И еще то что двухзеркальная антенна меняет круговую поляризацию с левой на правую и наоборот.
Стопудово согласен :good:
Теперь две графические цитаты:
В последней формуле после - (минуса) пропущена мнимая единица i

А в переводе на русский язык эти формулы означают, что для преобразования правой круговой поляризации в линейную вертикальную (вдоль оси Y), а левосторонней круговой поляризации в горизонтальную (вдоль оси Х) поляризации
нужно пластину-деполяризатор ставить между приёмными зондами
С уважением, Юрий Филатов (странник)

Аватара пользователя
MartCat
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 29
Зарегистрирован: 29 дек 2016, 20:53
Откуда: Alanya
Благодарил (а): 2 раза
Поблагодарили: 3 раза
Контактная информация:

Переделка универсального конвертера в круговой

Непрочитанное сообщение MartCat » 08 мар 2017, 14:21

strannik писал(а):
08 мар 2017, 13:35
А в переводе на русский язык эти формулы означают, что для преобразования правой круговой поляризации в линейную вертикальную (вдоль оси Y), а левосторонней круговой поляризации в горизонтальную (вдоль оси Х) поляризации
нужно пластину-деполяризатор ставить между приёмными зондами
Уфф, Совсем запутался! Ув. Strannik, так как же все-таки ставить пластину чтобы ничего не менять в настройках кроме частоты гетеродина:

Вот так -
Или вот так -

Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1769
Зарегистрирован: 20 апр 2015, 19:03
Откуда: Киев
Благодарил (а): 1194 раза
Поблагодарили: 2130 раз
Возраст: 66

Переделка универсального конвертера в круговой

Непрочитанное сообщение strannik » 08 мар 2017, 14:50

strannik писал(а):
08 мар 2017, 13:35
А в переводе на русский язык эти формулы означают, что для преобразования правой круговой поляризации в линейную вертикальную (вдоль оси Y), а левосторонней круговой поляризации в горизонтальную (вдоль оси Х) поляризации
нужно пластину-деполяризатор ставить между приёмными зондами
Как на вашем нижнем рисунке или в правом нижнем углу рис.13.20 :)
С уважением, Юрий Филатов (странник)

Аватара пользователя
Petrovich I
DX-er
DX-er
Сообщения: 235
Зарегистрирован: 06 июн 2016, 12:00
Откуда: Алматы,Медео
Благодарил (а): 76 раз
Поблагодарили: 173 раза
Контактная информация:

Переделка универсального конвертера в круговой

Непрочитанное сообщение Petrovich I » 08 мар 2017, 16:50

Petrovich I писал(а):
08 мар 2017, 05:52
1.Ставьте над штырями,а не между.
strannik писал(а):
08 мар 2017, 14:50
Как на вашем нижнем рисунке...
Т.е. между штырями.
Дождемся результата от MartCat

Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1769
Зарегистрирован: 20 апр 2015, 19:03
Откуда: Киев
Благодарил (а): 1194 раза
Поблагодарили: 2130 раз
Возраст: 66

Переделка универсального конвертера в круговой

Непрочитанное сообщение strannik » 08 мар 2017, 18:41

.

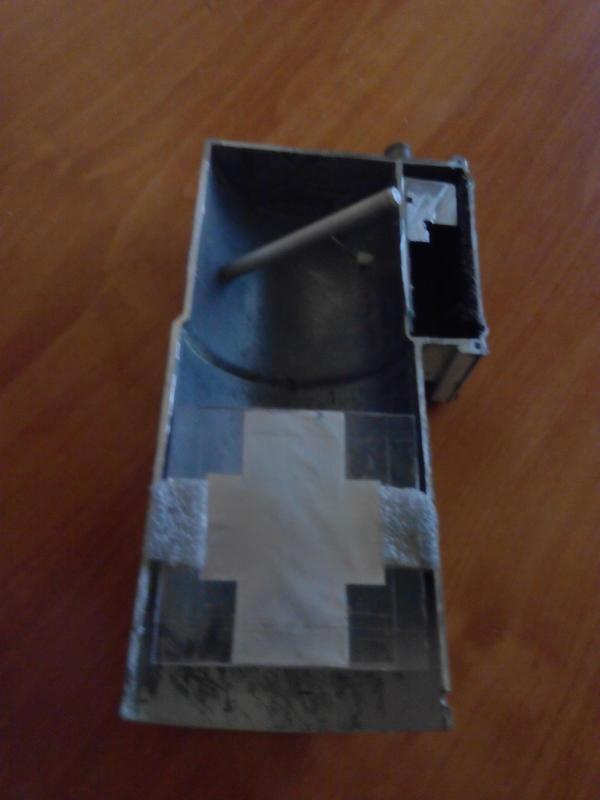

Вот фотография (автор vitalik19), на которой хорошо видно, что деполяризационная пластина стоит перпендикулярно блоку электроники, т.е. между зондами V и Н поляризаций:
С уважением, Юрий Филатов (странник)

Аватара пользователя
stasalt
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 80
Зарегистрирован: 13 май 2015, 22:34
Откуда: Ростов
Благодарил (а): 5 раз
Поблагодарили: 9 раз
Контактная информация:

Переделка универсального конвертера в круговой

Непрочитанное сообщение stasalt » 08 мар 2017, 19:07

strannik писал(а):
08 мар 2017, 18:41
.
Вот фотография (автор vitalik19), на которой хорошо видно, что деполяризационная пластина стоит перпендикулярно блоку электроники, т.е. между зондами V и Н поляризаций:


и что виталик смотрит 36-й ? :D ставим поляризатор в таком положении


Аватара пользователя
strannik
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 1769
Зарегистрирован: 20 апр 2015, 19:03
Откуда: Киев
Благодарил (а): 1194 раза
Поблагодарили: 2130 раз
Возраст: 66

Переделка универсального конвертера в круговой

Непрочитанное сообщение strannik » 08 мар 2017, 20:34

stasalt писал(а):
08 мар 2017, 19:07
и что виталик смотрит 36-й ? :D ставим поляризатор в таком положении

Неудобно говорить, но ваша ирония смешна :no: Физические принципы деполяризации волн с круговой поляризацией не зависят от частоты, а Виталий (Мастер с большой буквы) в С диапазоне демонстрирует прекрасные результаты приёма таких волн.
Что касается вашего утверждения, которое подкреплено фотографией:
то вам не кажется, что пластина стоит между зондами :wink:

В ноябре 2010г на Sat-expert`е я писал:
Облучатель-деполяризатор для EHKF-7101a
.
Чтобы приспособить LNB EHKF-7101a для приёма транспондеров с круговой
поляризацией (со спутника в позиции 36*Е, например) нужно в его волноводе разместить
деполяризатор.
Его задача - преобразовывать круговую (лево- и право-стороннюю) поляризацию
в V и H линейную, которые принимаются соответствующими зондами LNB.
Обычно для этой цели используют диэлектрическую пластинку, которая
развёрнута в волноводе под 45* к зондам.
Мои эксперименты показали, что если пластина выступает из волновода наружу,
то она выполняет "по совместительству" роль диэлектрической антенны-облучателя
параболического зеркала. Причём хорошего облучателя :good:
Представляю вам конструкцию облучателя-деполяризатора для EHKF-7101a:
А это спектры по диапазону, первый - EHKF-7101a с пластиной, второй - Orton Premiun Circular 0.1dB:
Цвета кривых на втором спектре обратны первому, ориентируйтесь по частотам
Обратите внимание на последнюю фразу - R и L поляризации при использовании моей пластины, которая установлена ниже зондов, поменялись местами в сравнении с заводским круговым LNB, в котором пластина установлена между зондами :)
С уважением, Юрий Филатов (странник)

Аватара пользователя
stasalt
Зарегистрированный Пользователь
Зарегистрированный Пользователь
Сообщения: 80
Зарегистрирован: 13 май 2015, 22:34
Откуда: Ростов
Благодарил (а): 5 раз
Поблагодарили: 9 раз
Контактная информация:

Переделка универсального конвертера в круговой

Непрочитанное сообщение stasalt » 08 мар 2017, 21:35

странник ваши способности вывернутся известны, но про деполизатор для С диапозона пишите в соотвествующей теме ..

Аватара пользователя
Petrovich I
DX-er
DX-er
Сообщения: 235
Зарегистрирован: 06 июн 2016, 12:00
Откуда: Алматы,Медео
Благодарил (а): 76 раз
Поблагодарили: 173 раза
Контактная информация:

Переделка универсального конвертера в круговой

Непрочитанное сообщение Petrovich I » 09 мар 2017, 06:30

Взял этот конвертор:
Вставил пластину из фторопласта в облучатель:
Вид на зонды:
Вот так стояла пластина:
Проверил рекомендованным НТВ+ ресивером Opentech на одно зеркальной антенне, настроенной нa Экспресс АТ1 (56Е).
На все про все ушло 32 минуты.
