Карта покрытия и частотный план - Express AM6

Непрочитанное сообщение wellikan »

Express AM6 (Ekspress AM6, EAM6, Eutelsat 53A, E53A)
Информация о спутнике:
Дата запуска - 21.10.2014
Частотный план и поляризация:
C-band circular 3.45-4.20 GHz
Ku-band linear 10.70-11.70 GHz
Ku-band linear 12.50-12.75 GHz
Ka-band circular 18.40-19.20 GHz
Ka-band circular 19.70-20.20 GHz
Количество транспондеров: 14 C-band(40MHz), 44 Ku-band (36MHz, 54MHz), 12 Ka-band (110MHz,610MHz), 2 L-band

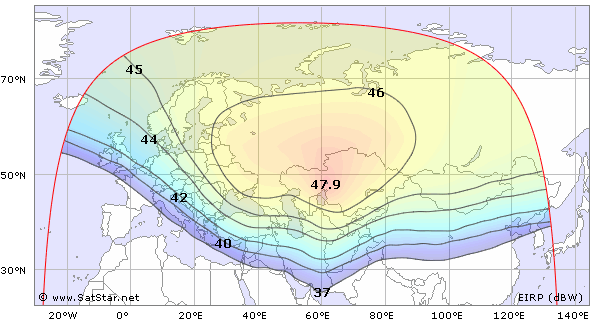

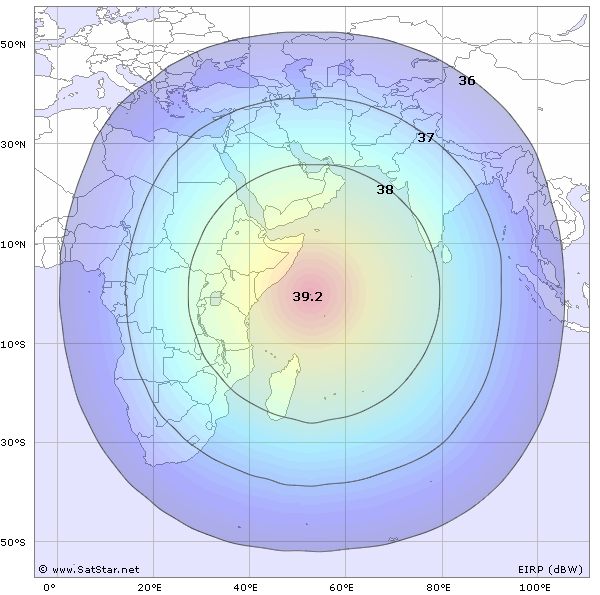

ИзображениеC Global Beam

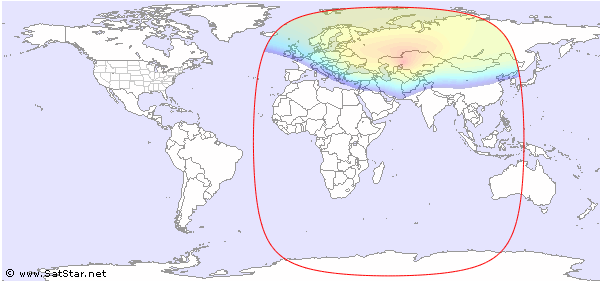

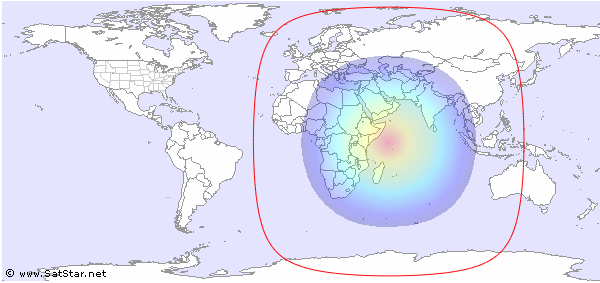

ИзображениеGlobal View
ИзображениеC Fixed 1 Beam
ИзображениеGlobal View
ИзображениеC Fixed 2 Beam
ИзображениеGlobal View

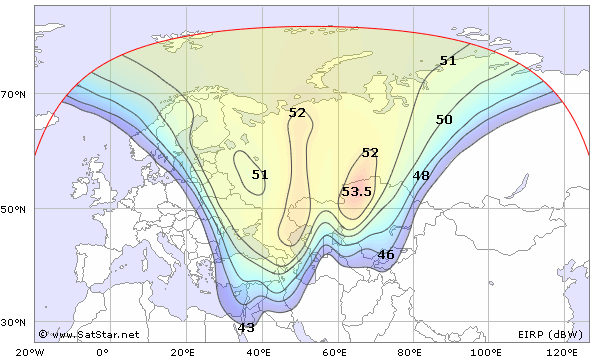

ИзображениеKu Fixed 1 Beam

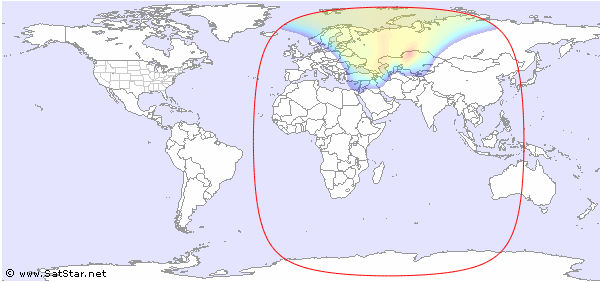

ИзображениеGlobal View
ИзображениеKu Fixed 2 Beam
ИзображениеGlobal View
ИзображениеKu Steerable 1 Beam
ИзображениеGlobal View
ИзображениеKu Steerable 2 Beam
ИзображениеGlobal View
ИзображениеKa-band
Express_AM6.pdf
